  QBY系列气动隔膜泵的详细资料:

QBY系列气动隔膜泵是一种新型输送机械,是目前国内最新颖的一种类。采用空气压缩机压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。本公司目前已形成系列化生产,共有八种规格直径:¢10mm(3/8")、¢15mm(1/2")、¢25mm(1")、¢40mm( 1 1/2")、¢50mm(2")、¢65mm( 2 1/2")、¢80mm(3")、¢100mm(4")。三种材质、铝合金、铸铁、不锈钢。隔膜泵据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。该自投产以来,已被国内一千多家石油、化工、电子、陶瓷、纺织、油漆、制药机械系统单位采用,安置在种特殊场合,用来抽送各种常规不能抽吸的介质,且替代齿轮泵的理想产品,均取的了满意的效果。

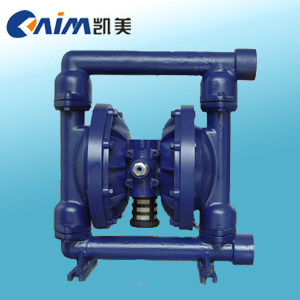

QBY系列气动隔膜泵

气动隔膜泵主要特点:

  1、不需灌引水,吸程高达7m,扬程达50m,出口压力≥6kgf/cm2;   2、流动宽敞,通过性能好,允许通过最大颗粒直径达10mm。抽送泥浆、杂质时,对磨损甚微; 3、扬程、流量可通过气阀开度实现无级调节(气压调节在1-7kgf/cm2之间); 4、该旋转部件,没有轴封,隔膜将抽送的介质与运动部件、工作介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时,不会造成环境污染和危害人身安全; 5、不必用电,在易燃、易爆场所使用安全可靠;
  6、可以浸没在介质中工作; 7、作用方便、工作可靠、开停只需简单地打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突然停机,也不会因此而损坏,不旦超负荷,泵会自动地停机,具有自我保护性能,当负荷恢复正常后,又有自动启动运行; 8、结构简单、易损件少,该结构简单安装、维修方便,输送的介质不会接触到配气阀,联杆等运动件,不象其他类型的因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降; 9、可输送较粘的液体(粘度在1万厘泊以下); 10、本无须用油润滑,即使空转,对也无任何影响,这是该一大特点。

气动隔膜泵主要用途
  1、吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。   2、吸油漆、树胶、颜料。   3、粘合剂和胶水、全部种类可用泵吸取。   4、各种瓦、瓷、砖器及陶器釉浆。   5、油井钻好后,用吸沉积物及灌浆。   6、吸各种乳剂和填料。   7、吸各种污水。 8、用为油轮,驳船清仓吸取仓内污水。   9、啤酒花及发酵粉稀浆、糖浆、糖密。10、吸矿井、坑道、隧道、选矿、矿渣中的积水。吸水泥灌浆及灰浆。 11、各种橡胶浆。12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。  13、各种剧毒、易燃、易挥发液体。 14、各种强酸、强碱、强腐蚀液体。 15、各种高温液体最高可耐150℃。 16、作为各种固液体分离设备的前级送压装置。

气动隔膜泵GEEPUMP隔膜材质说明

橡胶

凯美泵业公司制造的橡胶


橡胶隔膜以天然橡胶模压而成,橡胶内加入人造添加剂以提高隔膜的抗化学性和弯曲性能。在压模橡胶隔膜时,橡胶内安置了一种尼龙编织网以分散应力从而强化隔膜。
氯丁橡胶(Neoprene)……应用于无腐蚀液体的廉价普通膈膜。丁晴橡胶(Buna-U)……石油/油基液体用廉价膈膜。三元橡胶(3 Dollars Rubber)……在极低温条件下有好的弯曲寿命。氟化橡胶(Viton)……在极高温条件下有好的弯曲寿命,用以输送芳香族或氯化烃及酸性液体。

聚四氟乙烯F46 (特氟隆 Teflon)
特氟隆是一种被认为最具化学稳定性的人工合成材料。凯美泵业有限公司制造的专利特氟隆隔膜带加强肋来控制隔膜的弯曲形状从而延长其寿命。利用这种特氟隆隔膜的革新提高了费用效能, 同时极大地扩展隔膜泵的应用范围。特氟隆不是弹性物质,没有弹性,因此有一个支撑隔膜来提供支撑和延长寿命



气动隔膜泵性能参数表

型号

Model 1

流量

Dischage
(m3/h)

扬程

Head
(m)

出口压力
Exit
Pressure
(kgf/cm2)

吸程
Sucked
lift
(m)

最大允许颗粒直粒
Max grain D

最大供气压力
Max
Pressure
(kgf/cm2)

最大空气
消耗量
Max air
consumption
(m3/min)

Materials


ZL104

不锈钢
1Cr18Ni9Ti

铸铁
HT200

增强
聚丙烯
Enhanced
Polypropy lene

QBY-10

00.8

050

6

5

1

7

0.6

QBY-15

01

050

6

5

1

7

0.3

QBY-25

02.4

050

6

7

2.5

7

0.6

QBY-40

08

050

6

7

4.5

7

0.6

QBY-50

012

050

6

7

8

7

0.9

/

QBY-65

016

050

6

7

8

7

0.9

/

QBY-80

024

050

6

7

10

7

1.5

/

QBY-100

030

050

6

7

10

7

1.5

/

 Note:★-有 have /-无 without

气动隔膜泵工作原理

气动隔膜泵泵动原理(PUMP DYNAMICS)隔膜泵是一种气动式正向位移自吸泵,右边之动解说图显示在未自吸前初次动之流动模式。

气动隔膜泵简要说明:

的两个对称工作腔中,各装有一块有弹性的隔膜,联杆将两块隔膜结成一体,压缩空气从的进气头进入配气阀 后,推动两个工作腔内的隔膜,驱使联杆联接的两块隔膜同步运动。与此同时,另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔,推动隔膜朝相反方向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀,隔膜的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替地开启和关闭,从而将液体连续地吸入和排出。

气动隔膜泵安装尺寸表:

型号
Model

A

B

C

D

E

H1

H2

H3

H

螺纹式
Screw

法兰式
Flange

NPT/RC

D1

D2

D3

D

n

QBY-10

135

48

218

144

12

34

176

10

226

1/2

-

-

-

-

-

-

QBY-15

135

48

218

144

12

34

176

10

226

1/2

-

-

-

-

-

-

QBY-25

236

145

381

248

12

46

344

18

412

1

-

-

-

-

-

-

QBY-40

236

145

381

248

12

50

348

18

428

11/2

-

-

-

-

-

-

QBY-50

320

220

518

347

14

50

521

27

609

2

84

50

125

165

4

18

QBY-65

320

220

518

347

14

50

521

27

609

21/2

104

65

145

185

4

18

QBY-80

360

240

634

455

18

96

696

50

842

3

118

80

160

200

8

18

QBY-100

360

240

634

455

18

130

721

60

960

-

140

100

180

200

8

18

凯美泵业公司隔膜泵选型须知:

一、气动隔膜泵产品名称与型号,气动隔膜泵管道口径,气动隔膜泵使用扬程(m),气动隔膜泵电机功率(KW),气动隔膜泵电机转速(r/min),气动隔膜泵电压〔V〕,气动隔膜泵使用的吸程(m),气动隔膜泵使用的介质名称、比重、粘度、腐蚀性、毒性
二、若已经由设计单位选定我公司的
气动隔膜泵型号,请按气动隔膜泵型号直接向凯美泵业公司营销部订购。
三、请尽量提供详细的产品使用要求,以便我们选型的正确性,提高使用的最高效率。
