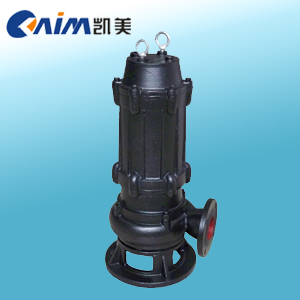

自动搅匀排污泵概述JYWQ、JBWQ、JPWQ系列自动搅匀排污泵是在普通排污泵的基础上采用自动搅拌装置,该装置随电机轴旋转,产生极强的搅拌力,将污水池内的沉积物搅拌成悬浮物,吸入泵内排出,提高了泵的防堵、排污能力,一次性完成了排水、清污、除淤、节约了运行成本,是具有明显的先进性和用性的环保产品。注:JYWQ、JBWQ为普通型自动搅匀排污泵;JPWQ为带不锈钢外套内循环冷却系统自动搅匀排污泵。
JYWQ自动搅匀排污泵主要特点
1.当自动搅匀排污泵运转时,自动搅拌池底沉积物,彻底防止污物淤积,无须人工清理;
2.独特的叶轮设计,具有将纤维物、杂物切碎和撕裂的功能;
3.采用外循环冷却系统,使排污泵低水位运转,减少电机起动频率,延长电机寿命; 4.国家标准图集推荐产品;
JYWQ自动搅匀排污泵型号意义:
例:80JYWQ50-10-1600-3 80-排出口径(mm)JYWQ-自动搅匀排污泵 50-流量(m3/h) 10-扬程(m) 1600-搅匀范围(mm) 3-电机功率(KW)
JYWQ自动搅匀排污泵主要用途
1.工厂、商业严重污染废水的排放。2.城市污水处理厂、医院、宾馆的排水系统。3.住宅区的污水排水站。4.人防系统排水站、自来水厂的给水装置。5.市政工程、建筑工地。6.勘探、矿山、发电厂配套附机。7.农村沼气池、农田灌溉、河塘清淤。
JYWQ自动搅匀排污泵结构简图
1
|
主电缆
|
2
|
机壳
|
3
|
水循环套
|
4
|
油箱
|
5
|
副叶轮
|
6
|
叶轮
|
7
|
泵体
|
8
|
底座
|
9
|
隔板
|
10
|
控制电缆
|
11
|
油水控头
|
12
|
机械密封
|
13
|
搅拌件
|
-
|
|
自动搅匀排污泵结构特点说明
|
1
|
采用独特的双流道无堵塞叶轮结构,高污水污物的过流能力和排污能力。 |
2
|
自动搅拌装置,产生极强的搅拌力,将池内的沉淀物搅拌成悬浮物后吸入叶轮排出,达到清淤的作用。 |
3
|
隔板将底座一分为二,搅拌与进水互不影响。 |
4 |
机械密封为双端面机械密封,长期处于油室中,保证水泵安全可靠地运行。 |
5 |
副叶轮结构的流体动力密封,既有辅助密封作用,从而保护机械密封,又平衡轴向力,延长轴承的使用寿命。 |
6 |
泵连线腔内设有漏水检测探头,出现漏水时,探头发出信号,控制系统对泵实施保护,本公司可配全自动安全保护控制柜。 |
7 |
电机定子采用B级和F级绝缘,内设热保护器,当电机过载发热,保护器及时作出动作,对泵和电机实施绝对的保护。 |
8 |
油室内装有油水探头,当机械密封损坏后,水进入油室,探头发出信号由控制系统对水泵实施保护。 |
9 |
JPWQ自动搅匀排污泵带内循环冷却系统,能保证水泵在水池最低水位正常工作。 |
JYWQ自动搅匀排污泵性能参数表
序号
|
型号
|
排出
口径
(mm)
|
额定
流量
(m3/h)
|
额定
扬程
(mm)
|
搅拌
直径
(mm)
|
转速
(r/min)
|
效率
(%)
|
自动
耦合器
|
1
|
JYWQ50-12-15-1200-1.5
|
50
|
12
|
15
|
1200
|
2900
|
48
|
CAK-50
|
2
|
JYWQ50-20-7-1200-1.1
|
50
|
20
|
7
|
1200
|
2900
|
62
|
CAK-50
|
3
|
JYWQ50-10-10-1200-1.1
|
50
|
10
|
10
|
1200
|
2900
|
56
|
CAK-50
|
4
|
JYWQ50-15-15-1200-2.2
|
50
|
15
|
15
|
1200
|
2900
|
51
|
CAK-50
|
5
|
JYWQ50-25-10-1200-2.2
|
50
|
25
|
10
|
1200
|
2900
|
65
|
CAK-50
|
6
|
JYWQ50-15-20-1200-2.2
|
50
|
15
|
20
|
1200
|
2900
|
56
|
CAK-50
|
7
|
JYWQ50-20-15-1200-2.2
|
50
|
20
|
15
|
1200
|
2900
|
56
|
CAK-50
|
8
|
JYWQ50-42-9-1200-3
|
50
|
42
|
9
|
1200
|
2900
|
56
|
CAK-50
|
9
|
JYWQ50-17-25-1200-3
|
50
|
17
|
25
|
1200
|
2900
|
56
|
CAK-50
|
10
|
JYWQ50-25-22-1200-4
|
50
|
25
|
22
|
1200
|
2900
|
62
|
CAK-50
|
11
|
JYWQ50-40-15-1400-4
|
50
|
40
|
15
|
1400
|
2900
|
70
|
CAK-50
|
12
|
JYWQ50-25-32-1600-5.5
|
50
|
25
|
32
|
1600
|
2900
|
52
|
CAK-50
|
13
|
JYWQ50-40-30-1600-7.5
|
50
|
40
|
30
|
1600
|
2900
|
68
|
CAK-50
|
14
|
JYWQ65-25-15-1400-3
|
65
|
25
|
150
|
1400
|
2900
|
65
|
CAK-65
|
15
|
JYWQ65-37-13-1400-3
|
65
|
37
|
13
|
1400
|
2900
|
62
|
CAK-65
|
16
|
JYWQ65-25-28-1400-4
|
65
|
25
|
28
|
1400
|
2900
|
60
|
CAK-65
|
17
|
JYWQ80-40-7-1200-2.2
|
80
|
40
|
7
|
1200
|
2900
|
54
|
CAK-80
|
18
|
JYWQ80-29-8-1600-2.2
|
80
|
29
|
8
|
1600
|
2900
|
54
|
CAK-80
|
19
|
JYWQ80-43-13-1600-4
|
80
|
43
|
13
|
1600
|
2900
|
63
|
CAK-80
|
20
|
JYWQ80-50-10-1600-3
|
80
|
50
|
10
|
1600
|
1450
|
76
|
CAK-80
|
21
|
JYWQ80-40-15-1600-4
|
80
|
40
|
15
|
1600
|
2900
|
70
|
CAK-80
|
22
|
JYWQ80-60-13-1600-4
|
80
|
60
|
13
|
1600
|
2900
|
70
|
CAK-80
|
23
|
JYWQ80-35-25-1600-5.5
|
80
|
35
|
25
|
1600
|
2900
|
64
|
CAK-80
|
24
|
JYWQ80-50-25-1600-7.5
|
80
|
50
|
25
|
1600
|
2900
|
70
|
CAK-80
|
25
|
JYWQ80-50-30-1600-7.5
|
80
|
50
|
30
|
1600
|
2900
|
70
|
CAK-80
|
26
|
JYWQ100-80-9-2000-4
|
100
|
80
|
9
|
2000
|
1450
|
62
|
CAK-100
|
27
|
JYWQ100-110-10-2000-5.5
|
100
|
110
|
10
|
2000
|
1450
|
71
|
CAK-100
|
28
|
JYWQ100-70-15-2000-5.5
|
100
|
70
|
15
|
2000
|
1450
|
71
|
CAK-100
|
29
|
JYWQ100-100-15-2000-7.5
|
100
|
100
|
15
|
2000
|
1450
|
73
|
CAK-100
|
30
|
JYWQ100-80-20-2000-7.5
|
100
|
70
|
20
|
2000
|
2900
|
71
|
CAK-100
|
31
|
JYWQ100-50-35-2000-11
|
100
|
100
|
35
|
2000
|
2900
|
68
|
CAK-100
|
32
|
JYWQ100-70-22-2000-7.5
|
100
|
80
|
22
|
2000
|
2900
|
70
|
CAK-100
|
33
|
JYWQ100-100-22-2000-15
|
100
|
150
|
22
|
2000
|
1450
|
61
|
CAK-100
|
34
|
JYWQ100-80-30-2000-15
|
100
|
210
|
30
|
2000
|
1450
|
67
|
CAK-100
|
35
|
JYWQ150-150-10-2000-7.5
|
150
|
250
|
10
|
2000
|
1450
|
75
|
CAK-150
|
36
|
JYWQ150-210-7-2500-7.5
|
150
|
150
|
7
|
2500
|
1450
|
78
|
CAK-150
|
37
|
JYWQ150-250-6-2500-7.5
|
150
|
200
|
6
|
2500
|
1450
|
79
|
CAK-150
|
38
|
JYWQ150-150-15-2500-11
|
150
|
65
|
15
|
2500
|
1450
|
79
|
CAK-150
|
39
|
JYWQ150-200-10-2500-15
|
150
|
180
|
10
|
2500
|
1450
|
73
|
CAK-150
|
40
|
JYWQ150-65-40-3200-18.5
|
150
|
150
|
40
|
3200
|
1450
|
58
|
CAK-150
|
41
|
JYWQ150-180-22-2600-18.5
|
150
|
110
|
22
|
2600
|
1450
|
75
|
CAK-150
|
42
|
JYWQ150-150-26-2600-18.5
|
150
|
300
|
26
|
2600
|
1450
|
72
|
CAK-150
|
43
|
JYWQ150-110-30-2600-18.5
|
150
|
130
|
30
|
2600
|
1450
|
72
|
CAK-150
|
44
|
JYWQ150-300-15-2600-22
|
150
|
100
|
15
|
2600
|
1450
|
76
|
CAK-150
|
45
|
JYWQ150-130-30-2600-22
|
150
|
300
|
30
|
2600
|
1450
|
70
|
CAK-150
|
46
|
JYWQ150-100-40-3000-30
|
150
|
250
|
40
|
3000
|
1450
|
64
|
CAK-150
|
47
|
JYWQ200-300-7-3000-11
|
200
|
300
|
7
|
3000
|
1450
|
75
|
CAK-200
|
48
|
JYWQ200-250-11-3000-15
|
200
|
250
|
11
|
3000
|
1450
|
72
|
CAK-200
|
49
|
JYWQ200-300-10-3000-15
|
200
|
300
|
10
|
3000
|
1450
|
75
|
CAK-200
|
50
|
JYWQ200-250-15-3000-18.5
|
200
|
250
|
15
|
3000
|
1450
|
72
|
CAK-200
|
51
|
JYWQ200-400-10-3000-22
|
200
|
400
|
10
|
3000
|
1450
|
75
|
CAK-200
|
52
|
JYWQ200-200-20-3000-22
|
200
|
200
|
20
|
3000
|
1450
|
73
|
CAK-200
|
53
|
JYWQ200-250-22-3000-30
|
200
|
250
|
22
|
3000
|
1450
|
73
|
CAK-200
|
54
|
JYWQ250-600-7-3000-22
|
250
|
600
|
7
|
3000
|
1450
|
78
|
CAK-250
|
55
|
JYWQ250-600-9-3000-30
|
250
|
600
|
9
|
3000
|
1450
|
78
|
CAK-250
|
JYWQ自动搅匀排污泵故障的原因及解决方案
故障现象
|
原因分析
|
排除方法
|
JYWQ自动搅匀排污泵不能启动与运转
|
电压太低
|
调节电压或电压正常时工作
|
叶轮被杂物卡住
|
清除杂物
|
螺帽或平键损坏致使叶轮打滑
|
更换损坏零件
|
JYWQ自动搅匀排污泵超负荷
|
转子部件卡滞或过流部件被异物卡住
|
重新装配、清除异物
|
轴承损坏、轴变形
|
更换轴承、校正轴
|
JYWQ自动搅匀排污泵流量不足
|
吸入口或输出管被阻
|
清除杂物,保证畅通
|
电机转速低于额定转速
|
提高转速
|
叶轮打坏
|
更换叶轮
|
扬程过高
|
降低扬程
|
旋向相反
|
改换转向
|
介质太稠或供应量不畅通
|
冲稀介质,增大供应量
|
JYWQ自动搅匀排污泵噪声与振动
|
叶轮与泵体有磨擦
|
检查泵的装配并进行调整
|
轴承损坏或少油
|
更换轴承或加油
|
螺帽松动
|
更换螺帽
|
泵体中有杂物
|
清除杂物
|
吸入口有空气渗入
|
控制最低水位
|
JYWQ自动搅匀排污泵自动藕合式安装示意图
JYWQ自动搅匀排污泵自动藕合式安装平面图
JYWQ自动搅匀排污泵性能曲线图
JYWQ自动搅匀排污泵使用条件
1、介质温度不超过60℃,介质重度为1~1.3kg/dm3,PH值在4~10范围内。
2、1Cr18Ni9ti不锈钢材质可适用各种腐蚀性介质。
JYWQ自动搅匀排污泵使用注意事项
(1)运转前应用兆欧表检查电机定子绕组对地的绝缘电阻,最低不得少于50兆欧。
(2)检查电缆有无破损、折断等现象。如有损伤须及时更换,以免漏电;电缆截面应与电流相匹配。
(3)电压超过额定电压的±10%时,不得启动电泵。
(4)以保证使用安全,必须将四芯电缆中的接地线可靠接地,以防发生触电事故。
(5)电泵潜入水中时,应垂直起吊,不允许横放着地,更不能陷入污泥中。停止使用时应将电泵吊起清洗干净置于干燥处,并注意防冻。
(6)禁止将电缆作为安装起吊绳使用。
(7)检查转子运转方向,从上向下看应为顺时针方向旋转。
(8)室外的开关或接线端应有防雨、防潮措施,湿手或赤足时禁止触及开关,防止触电。
(9)移动电泵时,必须切断电源,电泵在运行时人不得接触水源,以防漏电发生人身事故。
(10)严禁电机缺相运转,如发现保险丝熔断,应检查原因后方可继续使用,不得任意加粗保险丝。
(11)泵运转时,应有专人管理,如发现有不正常现象应立即停机检查,排除故障。(指末配全自动保护柜的情况)。
(12)电泵在规定的工作介质条件下正常运行半年后,应检查油室密封状况,如油室中的油呈乳状或有水沉淀,应及时更换10~20号机械油和机械密封。对于在恶劣工作条件下使用的电泵,更应经常检修。
(13)用户应根据实际使用的工况选择合适的流量扬程,以达到最佳使用效果,泵铭牌或说明书上所示参数为该最佳使用工况点,用户可选在(0.7~1.2)倍最佳流量内使用,禁止超流量使用,否则流量过大,扬程过低容易使电机过载。
注:用户如有特殊的介质、温度等要求,请要订货时注明输送介质详细情况,以便本公司提供更为可靠之产品
1
|
通风节
|
2
|
预埋管
|
3
|
膨胀节
|
4
|
逆止阀
|
5
|
闸阀
|
6
|
弯管
|
7
|
导轨
|
8
|
出水管
|
9
|
支架
|
10
|
耦合底
|
11
|
自动搅匀排污泵
|
12
|
浮球开关(水位开关)
|
13
|
隔板
|
14
|
浮球固定
|
15
|
小链
|
16
|
挂钩
|
17
|
人梯
|
18
|
支撑架
|
19
|
电缆出线
|
20
|
电机保护
|
凯美泵业公司排污泵选型须知:
一、自动搅匀排污泵产品名称与型号,自动搅匀排污泵管道口径,自动搅匀排污泵使用扬程(m),自动搅匀排污泵电机功率(KW),自动搅匀排污泵电机转速(r/min),自动搅匀排污泵电压〔V〕,自动搅匀排污泵使用的吸程(m),自动搅匀排污泵使用的介质名称、比重、粘度、腐蚀性、毒性二、若已经由设计单位选定我公司的自动搅匀排污泵型号,请按自动搅匀排污泵型号直接向凯美泵业公司营销部订购。三、请尽量提供详细的产品使用要求,以便我们选型的正确性,提高使用的最高效率。
