SZB型水环式真空泵SZB水环式真空泵是悬臂式水环真空泵，可供抽吸空气或其它无腐蚀性、不溶于水、不含固体颗粒的气体。最低吸入压力为-0.086Mpa。被广泛用于机械、石油、化工、制药、食品等工业及其它领域。特别适合于做大型水泵引水用。
SZB型水环式真空泵型号意义
SZB型水环式真空泵主要用途
SZB型水环式真空泵被广泛用于机械、石油、化工、制药、食品等工业及其它领域，特别适合做大型水泵引水用。

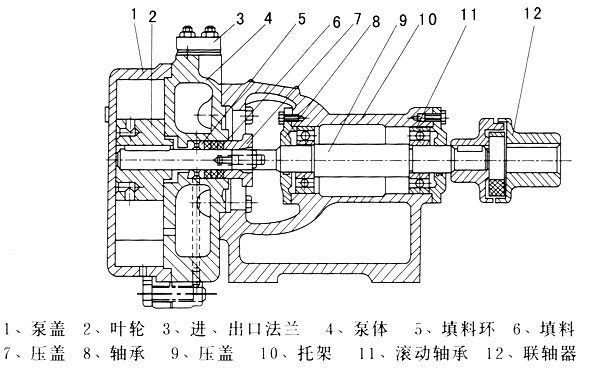

SZB型水环式真空泵结构图
SZB型水环式真空泵性能参数
|
型 号
|
口径（mm）
|
最大抽速
（m3/min）
|
极限真空
（Mpa）
|
功率
（kw）
|
转速
（r/min）
|
水耗量
（L/min）
|
|
进
|
出
|
|
SZB-4
|
25
|
25
|
0.33
|
-0.08
|
1.5
|
1450
|
8
|
|
SZB-8
|
25
|
25
|
0.64
|
-0.08
|
2.2
|
1450
|
10
|
备注:
1、真空度从40%到90%或压力从0.05MPa到0.15MPa的吸排气量随着供水量的大小 ，叶轮与侧盖的间隙大小而变化，叶轮与侧盖的间隙大小而变化，特别是流量较小时，如果调整不准确更容易引起偏小
2、表内数值是在下列条件下得出：①水温15℃； ②空气20℃； ③气体相对温度70%；④大气压力0.1013MPa
3、表内性能偏差不超过5%

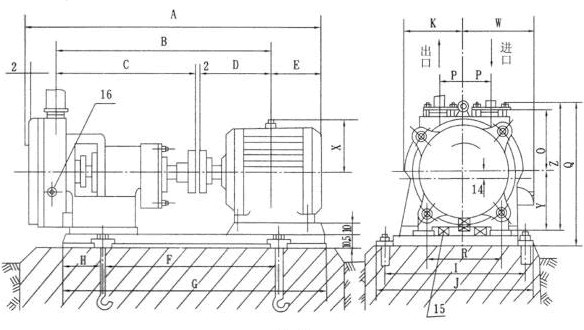

SZB型水环式真空泵安装尺寸
|
型号
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
K
|
Y
|
Z
|
W
|
R
|
Q
|
P
|
O
|
X
|
配用电机
|
|
SZB-4
|
755
|
504.5
|
313
|
175.5
|
122
|
390
|
640
|
125
|
310
|
360
|
120
|
135
|
274
|
155
|
187
|
359
|
55
|
121
|
145
|
Y90L-4-1.5KW
|
|
SZB-8
|
780
|
523
|
313
|
208
|
139
|
393
|
660
|
133
|
345
|
385
|
120
|
135
|
274
|
155
|
187
|
369
|
55
|
121
|
145
|
Y100L1-4-2.2KW
|
凯美泵业公司真空泵选型须知:
一、水环式真空泵产品名称与型号，水环式真空泵管道口径，水环式真空泵使用扬程（m），水环式真空泵电机功率（KW），水环式真空泵电机转速（r/min），水环式真空泵电压〔V〕，水环式真空泵使用的吸程（m），水环式真空泵使用的介质名称、比重、粘度、腐蚀性、毒性二、若已经由设计单位选定我公司的水环式真空泵型号，请按水环式真空泵型号直接向凯美泵业公司营销部订购。三、请尽量提供详细的产品使用要求，以便我们选型的正确性，提高使用的最高效率。
