  轻型段式多级离心泵CHLF,CHLF(T)的详细资料:

CHLF,CHLF(T)轻型段式多级离心泵:CHLF,CHLF(T)轻型段式多级离心泵采用了免修机械密封。泵的过流部件均采用不锈钢材料(304或316)制成,具有低噪音,耐轻腐蚀,外形美观、体积小、重量轻、使用寿命长等特点。

CHLF,CHLF(T)轻型段式多级离心泵应用范围

CHLF,CHLF(T)轻型段式多级离心泵主要用于家庭型中央空调循环及工业上液体的传输。如脱矿物质水、软水、净化系统、轻油等的循环和增压。
1)小型中央空调循环  2)冷却系统3)工业清洗4)水处理(水的净化)5)水产养殖6)施肥/计量系统7)环境应用

CHLF,CHLF(T)轻型段式多级离心泵工作条件

CHLF,CHLF(T)轻型段式多级离心泵输送稀薄、干净、不凝、不爆炸、不含固体颗粒或纤维的液体。液体温度: 常温型-15℃至+70℃  热水型+70℃至+110℃最大环境温度:+40℃  最大运作压力:10巴  最大进口压力受最大运作压力限制  介质酸碱性:PH4~9

CHLF,CHLF(T)轻型段式多级离心泵电机

电机为全封闭,风冷式二极电机  防护等级:IP55  绝缘等级:F  标准电压,  50Hz:   1×220-240V  3×220-240V  380-415V

CHLF,CHLF(T)轻型段式多级离心泵型号型号意义

CHLF,CHLF(T)轻型段式多级离心泵性能参数

型号

扬程(m)

流量(m3/h)

电机功率(KW)

转速(r/min)

CHL2-20

14

2

0.37

2900

CHL2-30

21

2

0.55

2900

CHL2-40

28

2

0.55

2900

CHL2-50

35

2

0.55

2900

CHL2-60

42

2

0.75

2900

CHL4-20

15

4

0.55

2900

CHL4-30

22

4

0.75

2900

CHL4-40

30

4

0.75

2900

CHL8-10

8.5

8

0.75

2900

CHL8-20

17

8

0.75

2900

CHL8-30

25.5

8

1.1

2900

CHL8-40

34

8

1.5

2900

CHL8-50

42.5

8

2.2

2900

CHL12-10

9.5

12

0.75

2900

CHL12-20

19.5

12

1.2

2900

CHL12-30

29.5

12

1.8

2900

CHL12-40

39.5

12

2.4

2900

CHL12-50

50

12

3

2900

CHL16-10

10

16

1.1

2900

CHL16-20

21

16

2.2

2900

CHL16-30

32

16

3

2900

CHL20-10

9.5

20

1.1

2900

CHL20-20

21

20

2.2

2900

CHL20-30

33

20

4

2900

CHLF(T)2-20

14

2

0.37

2900

CHLF(T)2-30

21

2

0.55

2900

CHLF(T)2-40

28

2

0.55

2900

CHLF(T)2-50

35

2

0.55

2900

CHLF(T)2-60

42

2

0.75

2900

CHLF(T)4-20

15

4

0.55

2900

CHLF(T)4-30

22

4

0.55

2900

CHLF(T)4-40

30

4

0.75

2900

CHLF(T)4-50

38

4

1.1

2900

CHLF(T)4-60

45

4

1.1

2900

CHLF(T)8-10

8.5

8

0.75

2900

CHLF(T)8-20

17

8

0.75

2900

CHLF(T)8-30

25.5

8

1.1

2900

CHLF(T)8-40

34

8

1.5

2900

CHLF(T)8-50

42.5

8

2.2

2900

CHLF(T)12-10

9.5

12

0.75

2900

CHLF(T)12-20

19.5

12

1.2

2900

CHLF(T)12-30

29.5

12

1.8

2900

CHLF(T)12-40

39.5

12

2.4

2900

CHLF(T)12-50

50

12

3

2900

CHLF(T)16-10

10

16

1.1

2900

CHLF(T)16-20

21

16

2.2

2900

CHLF(T)16-30

32

16

3

2900

CHLF(T)16-40

43

16

4

2900

CHLF(T)20-10

9.5

20

1.1

2900

CHLF(T)20-20

21

20

2.2

2900

CHLF(T)20-30

33

20

4

2900

CHLF(T)20-40

44.5

20

4.4

2900

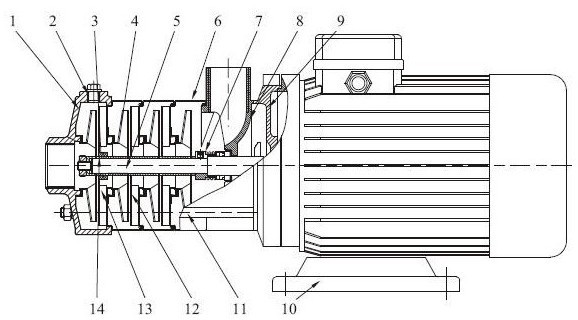

CHLF,CHLF(T)轻型段式多级离心泵结构图



序号/No

名称/Name

材料/Material

2

堵头/Gag

不锈钢/Stainless steel

3

轴承/Bearing

碳化钨/Tungsten carbide

4

叶轮/Impeller

不锈钢/Stainless steel

5

轴/Shaft

不锈钢/Stainless steel

6

出水导叶/Water-out guide vane

不锈钢/Stainless steel

8

机械密封/Mechanical seal



9

电机端盖/Motor end cover

铝合金/Aluminum alloy

10

底座/Base frame

铸铁/Cast iron

11

拉杆/Pull-rod

不锈钢/Stainless steel

12

导叶/Guide vane

不锈钢/Stainless steel

13

支撑导叶/Support guide vane

不锈钢/Stainless steel

14

叶轮隔套/Impeller separating sleeve

不锈钢/Stainless steel



CHLF



1

进水体/Water-in body

不锈钢/Stainless steel

7

出水体/Water-out body

不锈钢/Stainless steel



CHLFT



1

进水体/Water-in body

铸铁/Cast iron

7

出水体/Water-out body

铸铁/Cast iron

凯美泵业公司离心泵选型须知:

一、轻型段式多级离心泵产品名称与型号,轻型段式多级离心泵管道口径,轻型段式多级离心泵使用扬程(m),轻型段式多级离心泵电机功率(KW),轻型段式多级离心泵电机转速(r/min),轻型段式多级离心泵电压〔V〕,轻型段式多级离心泵使用的吸程(m),轻型段式多级离心泵使用的介质名称、比重、粘度、腐蚀性、毒性二、若已经由设计单位选定我公司的轻型段式多级离心泵型号,请按轻型段式多级离心泵型号直接向凯美泵业公司营销部订购。三、请尽量提供详细的产品使用要求,以便我们选型的正确性,提高使用的最高效率。
