S、SH型手摇泵 凯美泵业生产的S、SH-25、38型手摇泵适用于抽吸清水、汽油、煤油及对铁和铜等无腐蚀性之液体，不适用于含有纤维或其它固体颗粒之液体。抽吸液体之温度在60℃以下（系指皮碗式泵）。本型手摇泵结构紧凑，使用方便可靠，只须1—2人用手往复摇动手柄即可工作。可供工矿、企业、学校、车辆、船舶、人防等单位使用。
S、SH型手摇泵型号意义
如S—25、SH—25
S——为皮碗式。适用于吸送清水。SH——为活塞式。适用于吸送油类液体。25——为泵进出口径

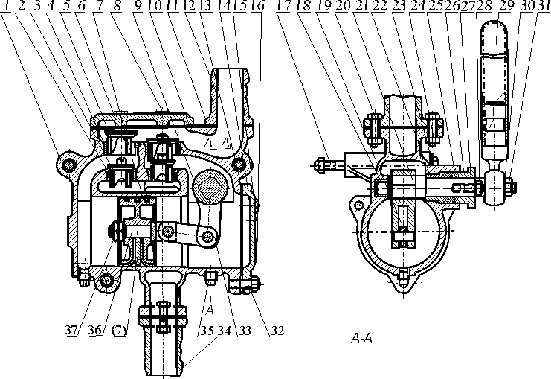

S、SH型手摇泵结构图
|
1
|
泵体
|
2
|
吸水阀座
|
3
|
吸水阀
|
4
|
压水阀座
|
5
|
压水阀
|
6
|
盖板
|
|
7
|
活塞式部件
|
(7)
|
皮碗式部件
|
8
|
螺栓
|
9
|
摇臂
|
10
|
盖板纸垫
|
11
|
吸入、吐出管纸垫
|
|
12
|
吐出管
|
13
|
泵盖纸垫
|
14
|
泵盖
|
15
|
标牌
|
16
|
铆钉
|
17
|
螺栓
|
|
18
|
衬套
|
19
|
柱销
|
20
|
螺栓
|
21
|
轴
|
22
|
填料座
|
23
|
垫圈
|
|
24
|
螺母
|
25
|
填料
|
26
|
填料压盖
|
27
|
双头螺栓
|
28
|
螺母
|
29
|
摇手柄部件
|
|
30
|
塾圈
|
31
|
螺母
|
32
|
双头螺栓
|
33
|
拉杆
|
34
|
吸入管
|
35
|
四方螺塞
|
|
36
|
活塞连杆
|
37
|
螺母
|
|
|
|
|
|
|
|
|
S、SH型手摇泵结构说明
本型泵的结构原理是，当用手往复摇动摇手柄(29)时，通过轴(21)、摇臂(9)、连杆(36)等传动机构，使活塞(7)作
往复运动。如图所示，当活塞向左移动时，右端的泵缸体积逐渐扩大，形成真空，液体从吸水管(34)经过铸在泵体旁边的吸入流道顶开吸水阀进入缸体右端。在同一时间里，缸体左侧由于活塞的压缩，使压水阀(5)顶开，液体经吐出管(11)排出。若活塞的运动方向返回向右时，则泵缸左侧吸入液体，泵缸右侧排出液体，这样往复不歇地把液体吸入排出。形成泵的工作。泵的压水阀向上行程由盖板(6)限止，吸水阀向上行程由压水阀限止。盖板与泵体用螺栓(8)紧固，活塞行程由泵盖(14)和泵体限止。为了安装在墙上或其它基础上，泵体有三个螺栓孔。
S、SH型手摇泵性能参数
|
型 号
|
S-25
|
S-38
|
|
SH-25
|
SH-38
|
|
流 量（升/分）
|
15-23
|
39-59
|
|
最大扬程（米）
|
30
|
30
|
|
最大吸入扬程（米）
|
4.5
|
4.5
|
|
吐出及吸入口径（毫米）
|
25
|
38
|
|
工作人数
|
1-2
|
1-2
|

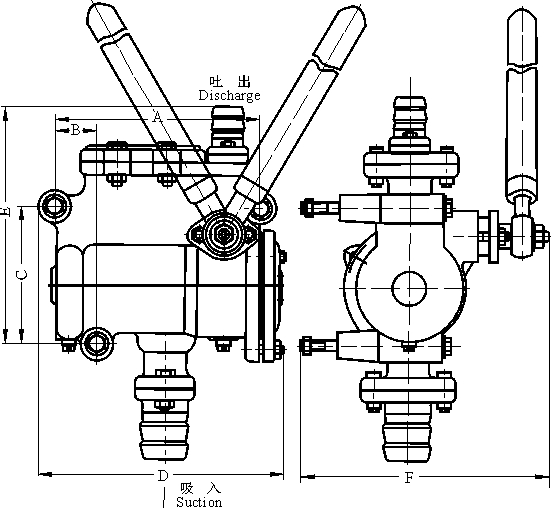

S、SH型手摇泵外形尺寸安装图
|
型号/尺寸
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
|
S-25
|
200
|
55
|
135
|
250
|
260
|
254
|
35
|
|
SH-25
|
|
S-38
|
246
|
54
|
165
|
295
|
310
|
295
|
43
|
|
SH-38
|
凯美泵业公司油泵选型须知:
一、手摇油泵产品名称与型号，手摇油泵管道口径，手摇油泵使用扬程（m），手摇油泵电机功率（KW），手摇油泵电机转速（r/min），手摇油泵电压〔V〕，手摇油泵使用的吸程（m），手摇油泵使用的介质名称、比重、粘度、腐蚀性、毒性二、若已经由设计单位选定我公司的手摇油泵型号，请按手摇油泵型号直接向凯美泵业公司营销部订购。三、请尽量提供详细的产品使用要求，以便我们选型的正确性，提高使用的最高效率。
