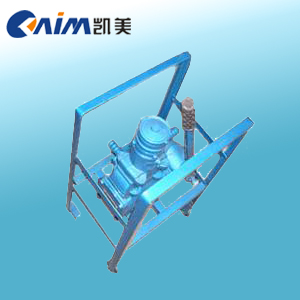

ZH-100A型手摇计量加油泵永嘉凯美泵业生产的ZH-100A型手摇计量加油泵适用于各地中小型油库、加油站、农机站、企业厂矿、车队、车辆船舶、机场等单位使用。本泵结构紧凑，具有体积小重量轻、移动方便、操作简单，只需一人用手往复摇动手柄，即可连续出油、本泵配置立式YL-25型25mm计量表（指针可回零），可用配置的1寸加油枪在皮管出口处起开关作用，避免停止工作时皮管内积油料的浪费。
ZH-100A型手摇计量加油泵主要技术参数
1、进出口径25mm（胶管内径25mm） 2、计量表误差 ±2%
3、最大压力2Kg/cm2 4、活塞行程90mm
5、活塞直径100mm 6、允许扬程15~20米
7、允许吸程4-5米 8、往复次数35-45次/分
9、流量35-55升/分 10、整机重量 27公斤
ZH-100A型手摇计量加油泵工作原理
油表是一种速度式仪表,它是籍助于流经管道内流体的速度产生动能,液体经过翼轮盒时,推动翼轮旋转;其转这与流速成正比、经过翼轮轴上的齿轮、传动到减速机构,然后传到记录装置,表针即在标度盘上指示出流量总和值。

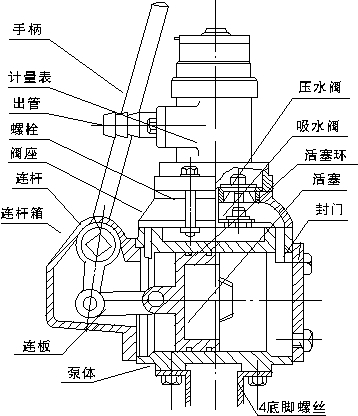

ZH-100A型手摇计量加油泵结构示意图
ZH-100A型手摇计量加油泵性能参数
|
口径（mm）
|
流量（L/min）
|
吸程（m）
|
扬程（m）
|
计量精度
|
|
25
|
40-65
|
4-5
|
20-25
|
±1%
|
ZH-100A型手摇计量加油泵故障及维修
|
故障
|
原因
|
解决办法
|
|
不出油
|
进管漏气、堵塞
|
检查进管
|
|
三脚阀倒置、磨损
|
拆下油表将阀照原位装上、更换
|
|
活塞环磨损
|
更换活塞环
|
|
出油数据部符
|
流量表精度降低
|
拧开调节器进行调节或更换
|
凯美泵业公司油泵选型须知:
一、手摇计量加油泵产品名称与型号，手摇计量加油泵管道口径，手摇计量加油泵使用扬程（m），手摇计量加油泵电机功率（KW），手摇计量加油泵电机转速（r/min），手摇计量加油泵电压〔V〕，手摇计量加油泵使用的吸程（m），手摇计量加油泵使用的介质名称、比重、粘度、腐蚀性、毒性
二、若已经由设计单位选定我公司的手摇计量加油泵型号，请按手摇计量加油泵型号直接向凯美泵业公司营销部订购。三、请尽量提供详细的产品使用要求，以便我们选型的正确性，提高使用的最高效率。感谢您访问凯美泵业的网站【http://www.yjkmb.com/】,如有任何疑问.您可以致电0577-67958225,我们会用心做好每一件事情。
