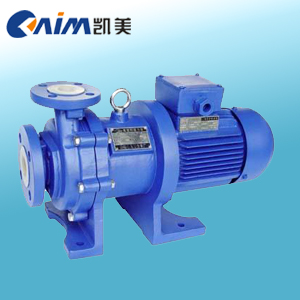

CQB-F衬氟磁力泵用途:CQB-F衬氟磁力泵广泛应用于石油、化工、冶金、制药、电镀、环保等行业,可输送强酸、强碱、强氧化性、易燃、易爆、剧毒贵重液体。The use :CQB-F s series magnetic force pump extensive use in petroleum , chemical industry , metallurgy , pharmacy , electroplating and environmental protection etc trades , can carry strong acid , alkali , strong oxide and valuable liquid of Yi Bao s Yi Ran severe toxicity
CQB-F衬氟磁力泵性能: 流量1.8-100m3/h 扬程8-32m 功率0.12-22Kw
The capability : Volume of flow 1.8-100m3/h Lift 8-32m Merit rate 0.12-22Kw
CQB-F衬氟磁力泵特点:采用磁力传动原理，无泄漏输送介质。
The characteristic : Use the magnetic force transmission principle , and does not have leaking the transport medium
CQB-F衬氟磁力泵概述 : CQB-F衬氟磁力泵，是本公司近几年开发的新产品，并引进国外先进技术，采用聚偏二氟乙稀制造，该材料是目前世界优秀和耐腐蚀材料，用该材料生产的磁力泵使用范围广，耐腐蚀性能强，机械强度高，不老化、无毒素分解等优点。可广泛用于化工、制药、电镀、石油、环保、稀土分离、冶炼、汽车制造中的酸洗等领域。
CQB-F氟塑料磁力泵设计独特，无需机械轴封，绝对不渗漏，液体过流部件选用氟塑料，陶瓷、氟橡胶等材料，泵体外壳用金属材料固定，故泵体足以承托的重量，使用保养及为方便。
CQB-F衬氟磁力泵结构图
CQB-F衬氟磁力泵故障分析及排除方法：
|
故 障 形 式
|
生 产 原 因
|
排 除 方 法
|
|
泵不出水
|
1、 水泵反转
2、 进水管道漏气
3、 泵腔储水太少
4、 电压太高，启动时联轴器打滑
5、 吸程太高
6、 没有灌水或泵内灌水不足
7、 压力受阻不转
8、 底阀堵塞或秀死
|
1、 改变电机接线
2、 杜绝漏气
3、 增加储水量
4、 调整电压
5、 降低泵安装位置
6、 放净空气、灌满水
7、 清洗叶轮、泵壳、隔离套
8、 清除堵塞物和修理底阀
|
|
流量不足
|
1、 吸入管径太小
2、 叶轮流道堵塞
3、 扬程过高
4、 转速太低
5、 叶轮磨损或腐蚀严重
6、 安装总扬程太高或吸程过高
7、 吸入管路有空气漏气
8、 密封环严重磨损
|
1、 调和进水管
2、 清洗叶轮
3、 开大出水阀
4、 恢复额定扬程
5、 更换叶轮
6、 降低扬程、降低泵安装位置
7、 拒绝漏气
8、 更换密封环
|
|
扬程过低
|
1、 流量过大
2、 转速太低
|
1、 关小出水阀
2、 恢复额定转速
|
|
噪音太大
|
1、 轴严重磨损
2、 轴套严重磨损
3、 驱动磁钢杯与隔离套接触
4、 转动部分和固定部分有摩擦
5、 吸水扬程超过或底阀堵塞
6、 泵没有固定好
|
1、 更换泵轴
2、 更换轴套
3、 调整间隙或更换部件
4、 检修、更换零件
5、 降低设备位置或清除堵塞物
6、 重新固定好
|
|
漏液
|
1、 漏钉松动
2、 O型密封圈损坏
3、 崩壳或隔离套破裂腐蚀穿孔
|
1、 拧紧螺钉
2、 更换O型密封圈
3、 更换泵壳或隔离套
|
凯美泵业公司磁力泵选型须知:
一、衬氟磁力泵产品名称与型号，衬氟磁力泵管道口径，衬氟磁力泵使用扬程（m），衬氟磁力泵电机功率（KW），衬氟磁力泵电机转速（r/min），衬氟磁力泵电压〔V〕，衬氟磁力泵使用的吸程（m），衬氟磁力泵使用的介质名称、比重、粘度、腐蚀性、毒性
二、若已经由设计单位选定我公司的衬氟磁力泵型号，请按衬氟磁力泵型号直接向凯美泵业公司营销部订购。
三、请尽量提供详细的产品使用要求，以便我们选型的正确性，提高使用的最高效率。
磁力泵产品系列有：工程塑料磁力泵CQF型|自吸式塑料磁力泵ZBF|塑料磁力泵MPH系列|高温磁力泵MT-HTP型|磁力驱动旋涡泵CW型|管道离心泵,磁力管道离心泵CQSG型|塑料磁力驱动循环泵MP型|衬氟磁力泵CQB-F|磁力驱动泵CQB型|ZCQ自吸式磁力泵|CQ型磁力驱动泵
|
1
|
泵壳
|
2
|
泵壳衬里
|
3
|
动环
|
4
|
静环
|
5
|
密封圈
|
|
6
|
叶轮
|
7
|
内磁钢总成
|
8
|
隔离套
|
9
|
外磁钢总成
|
10
|
联接架
|
|
11
|
轴承
|
12
|
止推轴承
|
13
|
轴
|
14
|
电机
|
|
|
The summary :
CQB-F s fluoroplastics magnetic force pumps are this unit new products developed of nearer year , and recommending the advanced technology of abroad , and uses to assemble partial the second rare manufacturings in two fluorine , this material is the outstanding and corrosion preventive material in at present world , and the magnetic force pump use scope with this material production is wide , and the corrosion preventive capability is strong , the mechanical strength height , and merits such as does not ageing and nonpoisonous white decomposition etc . The pickling in can extensively being used that the chemical industry , pharmacy , electroplating , petroleum , environmental protection and rare soil separates and smelts and the automobile manufacturing etc the domain .
CQB-F s fluoroplastics magnetic force pump designs are unique , need not mechanical , the liquid is crossed the stream unit and is chosen fluoroplastics , materials such as pottery and porcelain and fluorine rubber etc the absolutely not seepage , and the pump aspect outer covering is decided with the metal material admittedly , hence the pump aspect is enough to bear weight that holds in the palm , the use maintains to reach for convenient .
 |
