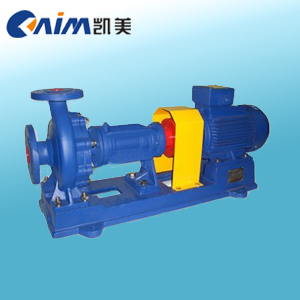

LQRY型热油泵(导热油泵)LQRY型热油泵(导热油泵)吸取国内外各类先进热油循环泵的特点研制,在我国载热体加热系统中行到广泛的使用，具有结构合理、技术先进、效率高、在热态下能长期稳定运转无泄漏、无附加冷却系统安全可靠等特点，已经进入石油、化工、橡胶、塑料、制药、编织印染、筑路、食品等各个工业领域，主要用于输送不含固体颗粒的弱腐蚀性高温液体，使用温度≤370oC，是一种理想的热油循环泵。
LQRY型热油泵(导热油泵)产品特点
LQRY型热油泵(导热油泵)是本单位消化吸收国外油泵的基础上研制的第二代产品，基本结构形式为单级单吸悬臂式脚支撑结构，泵的进口为轴向吸入，出口为中心垂直向上，和电机同装于底座上。
LQRY系列热油泵的支撑采用了双端球轴承支撑的结构形式，前端采用润滑油润滑，后端采用润滑脂润滑，中间有一导油管，用以随时观察密封情况和回收导热油。
采用自热散热结构，改变了传统的水冷却结构，使结构简单，体积小，节约运行费用、性能好，使用可靠。
LQRY系列热油泵，(1)采用填料密封和机械密封相结合的形式，填料密封用耐高温的填料，具有良好的热态适应性，而机械密封则采用机械强度高，耐腐蚀性好的硬质合金材料，保证了高温情况下的密封性能。
(2)采用第三代聚四氟乙烯(简称PTFE)做唇形密封使密封性能产生了飞跃，比橡胶类密封可靠性提高25倍耐腐蚀性能极强。
LQRY型热油泵(导热油泵)结构简介
LQRY型热油泵(导热油泵)为单级悬臂式结构分为脚支撑和中心支撑，泵的进口为轴向吸入，出口为中心垂直向上。高温导热油泵和驱动电机通过弹性联轴器合装于同一底座上。整个机组无需加冷系统。
主要由壳体、转子、轴承、密封等部分组成，采用填料密封结构（详见图二），附加耐温油封，起辅助密封的作用。泵与电动机采用三爪型弹性联轴器联接。
该高温热油泵从设计上改变了传统的热油泵结构，采用自然散热的冷却方式，减少了泵的体积，使结构简单，节约运行费用，安全可靠。
LQRY型热油泵(导热油泵)型号意义
LQRY型热油泵(导热油泵)主要用途
化学工业 聚合、缩合、蒸馏、蒸发、熔融 油脂工业 油脂分解、脱臭、脂肪酸蒸馏、加氢反应、脂化 石化工业 合成、蒸馏、精馏、储罐加热、重油加热、保温 橡胶、塑料工业 热压、压延、挤压、硫化成型、人造皮革加工 印染、纺织工业 热定型、干燥、焙烘 纤维工业 聚合反应、熔融纺纱、纤维加工、热固、涂装
木材工业 人造纤维板、刨花板、层压板成型、木材干燥 食品、制药工业 食品烘烤 印刷、造纸工业 波纹加工、油墨生产、纸张加工 建筑工业 防水材料和油耗生产 空调工业 暖气热源 其他用途 ≤370℃的焙烘、蒸化、定型、熔融、干燥、脱水
LQRY型热油泵(导热油泵)性能参数
|
型 号
|
流量（m3/h）
|
扬程（m）
|
转速（r/min）
|
功率（kw）
|
|
轴功率
|
配用功率
|
|
26-20-100
|
4.5
|
15
|
2825
|
0.45
|
0.75
|
|
50-32-150
|
8
|
22
|
2740
|
1.0
|
1.5
|
|
50-32-160
|
10
|
25
|
2840
|
1.5
|
2.2
|
|
65-40-160
|
12.5
|
25
|
2880
|
2.5
|
3
|
|
50-50-170
|
12.5
|
32
|
2890
|
3.2
|
4
|
|
65-50-180
|
32
|
32
|
2900
|
4.5
|
5.5
|
|
65-50-170
|
40
|
25
|
2900
|
4.5
|
5.5
|
|
80-50-180
|
40
|
40
|
2900
|
6.7
|
7.5
|
|
80-50-170
|
60
|
20
|
2900
|
6.7
|
11
|
|
100-65-190
|
60
|
38
|
2930
|
9.2
|
15
|
|
100-65-200
|
80
|
40
|
2930
|
12.5
|
15
|
|
100-65-220
|
58
|
50
|
2930
|
12.5
|
22
|
|
100-65-230
|
100
|
55
|
2940
|
19.5
|
30
|
|
100-65-240
|
100
|
70
|
2950
|
25.5
|
37
|
|
100-65-257
|
100
|
80
|
2950
|
32.5
|
22
|
|
125-100-190
|
1555
|
30
|
2940
|
20
|
30
|
|
125-100-220
|
160
|
45
|
2940
|
25.5
|
37
|
|
125-80-250
|
160
|
60
|
2950
|
32.5
|
45
|
|
125-100-257
|
200
|
60
|
2970
|
42.8
|
55
|
|
125-100-260
|
260
|
70
|
2970
|
64.3
|
75
|
|
125-100-270
|
300
|
70
|
2970
|
72.3
|
90
|
|
125-100-270
|
220
|
85
|
2970
|
68
|
90
|
|
150-125-270
|
340
|
76
|
2970
|
89.5
|
110
|
|
150-125-270
|
400
|
78
|
2970
|
106
|
132
|
LQRY型热油泵(导热油泵)安装尺寸
凯美泵业公司油泵选型须知:
一、导热油泵产品名称与型号，导热油泵管道口径，导热油泵使用扬程（m），导热油泵电机功率（KW），导热油泵电机转速（r/min），导热油泵电压〔V〕，导热油泵使用的吸程（m），导热油泵使用的介质名称、比重、粘度、腐蚀性、毒性二、若已经由设计单位选定我公司的导热油泵型号，请按导热油泵型号直接向凯美泵业公司营销部订购。三、请尽量提供详细的产品使用要求，以便我们选型的正确性，提高使用的最高效率。
